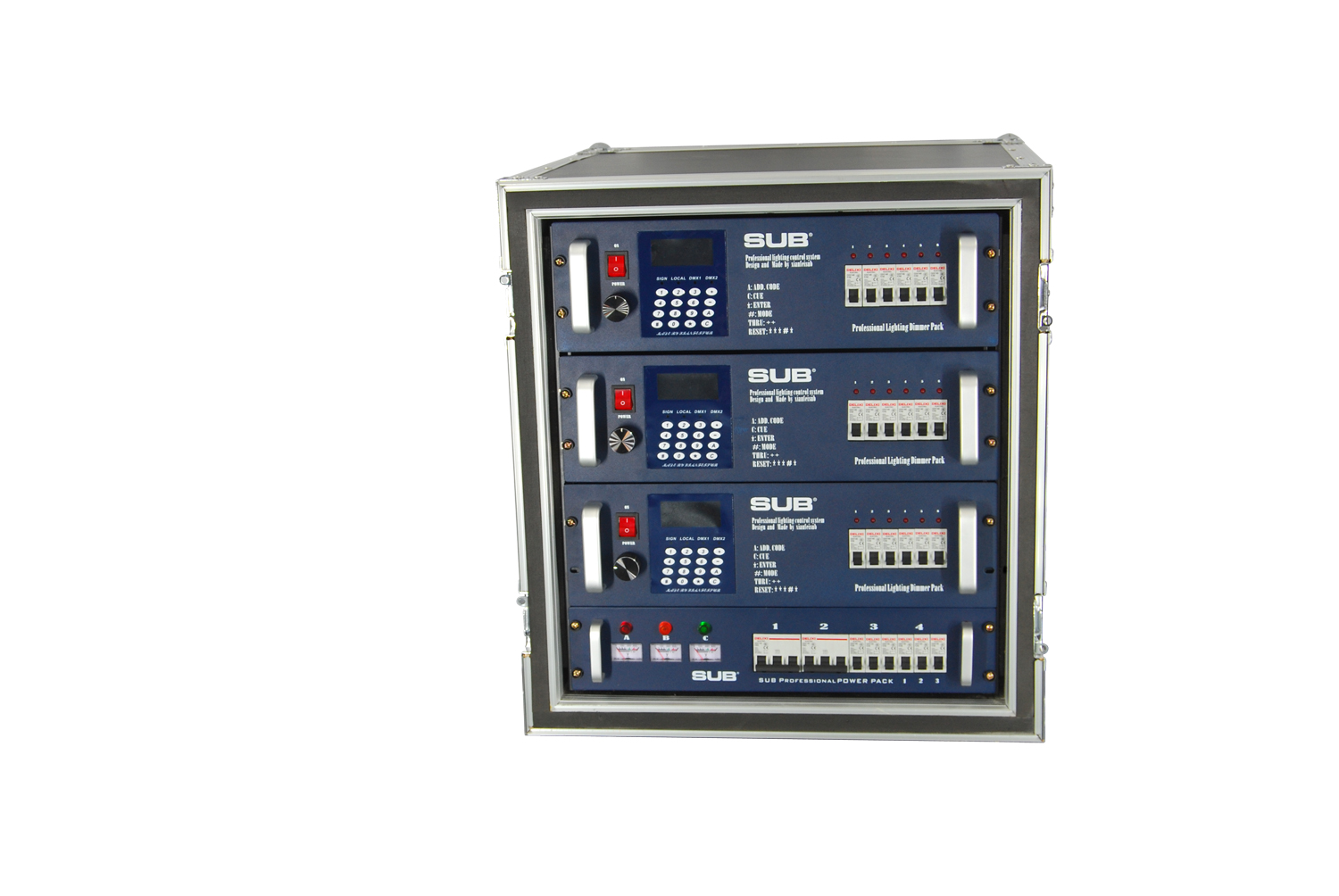

A型电源箱面板（主图中为B型电源箱面板） 电源箱可以选配300A并电输出（犀牛插式） 电源箱可以选配300A并电输出（接线柱式）

五种输出后板可选（常规） 6路3X10A输出后板 6路40A输出后板 6路双40A输出后板 6路 防水插输出（限每路3KW） 19芯插座输出 总电输入可选带防尘盖式犀牛插 注意：电源箱选用带防尘盖式总电输入时，后板上不能配直通输出，也不能配放大器

可选配的抽屉式调光台（安装在最面上）

主要特点
1.全数字触发系统，绝对避免供电电压带来的不稳定， 适应不同场合的演出；配置双数字系统，可方便切换，高度保证演出正常；
2.该系列产品在出厂时电源已连接完毕，只须用标准630A插入一组总电即可，既安全又方便；
3.调光硅箱具备人工智能控制系统，硅箱能自动指示工作、信号连接、模拟、数字等工作状态，同时硅箱带错误状态硅号显示，具有性能自动测试功能，使用
检测及维护极其方便；
4.调光硅柜具备掉信号保持现场不暗场和紧急直通功
能，可绝对保持现场不黑场；
5.符合国家标准GB/T13582、GB/T14218、GB/T15734要求，各项指标均达一级机要求；
6.配高效抗干扰电感，抗干扰能力极佳，对音视频几乎无任何干扰；
7.采用美国ST高品质可控硅全新设计封装，直接短路可达百次以上；
8.采用光电隔离高稳定触发电路；
9.调光线性及一致性优良，1-100%均能均匀调光；
10.可选配A或B两种面板总电箱，均可分出多路供电，用软线连接到各硅箱，既便于安装拆卸，又安全耐用，均带三相电压指示,均可选配300A并电输出后板，方便两台流动硅柜或其他设备并接三相总电，使用更加方便安全；
  A型总电箱:
 (1)配备225A三相总电空气开关，每台硅柜可独立；
 (2) 配备6路10A、1路40A直通，配备空气开关控制；
  B型总电箱:

 (1)配备对应硅箱数量的单独三相63A空气开关，每台

   硅箱均可单独断电，既方便，又安全；
 (2) 配备3路10A、1路40A直通，18路型配备空气开关

   控制；
 (3)前后均有信号输入输出口,方便接插连接信号;
11.输出3×10A座和40A座任选，也可定制新型19芯

 插、防水插等多种输出；
12.总电源输入均可单相、三相供电；
13.输出功率大，每路最大可达6KW；
14.配备光电藕合隔离防雷、防短路、防交流及信号分配放大保护系统，信号传送距离可达2000m，适应大型场馆或室外广场等演出；并配备全方位保险系统，
信号输入输出放大处理采用完全独立电源，真正避免因信号线短路或雷电交流电导入信号线烧毁系统和调光台；
15.配备SUB防震防水带万向轮及主对角刹车高级航空箱一个，航空箱还可以选上开盖式；
16.每台硅箱均配备1路总控6路分控调光，方便对光试灯或紧急演出使用；
17. 每台硅箱每路都配置调光或直通选择功能，任一回路均可独立选为直通或调光输出，选为直通输出时可方便的为电脑灯等冷光灯效果器供电。

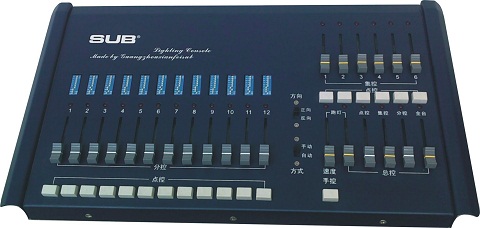

18.可选配本机抽屉式调光台，调光台配置点控，并配置6路集控，任意回路均可加入跑灯运行，既便于装台、对光，也可小型演出或作备份调光台使用；
19.每台单硅箱均配备大屏液晶显示器，中英文界面，能方便直观的显示硅箱的工作状态，地址码等情况；
20.每台单硅箱配备操作键盘，能方便的进行地址码设置、选择输入信号、本机调光操作、系统检测等功能；
21.调光曲线10条可选；
22.配备直通控制曲线，任一路或全部都可选为直通控制，直通控制的触发点可自行设置，方便的为冷光源供电；
23.本机调光功能,点触键盘辅助控制，任一路都可单独或一起进行调光控制；
24.每台硅箱均可编辑6个Q场，可随时调用供现场演出或备份使用；
25.可接受双路DMX-512信号输入，以大者优先输出，并能检测输入信号的正常与否；
26.强大的系统检测功能，对三相电源、主机工作系统、存储状态、触发器工作系统等均能测试；
27.配备智能端口，既可作TCP/IP以太网络扩展，也可随时供软件升级，或软件设置为其他功能端口。
主要技术参数

1、供  电：三相四线制，单相220±5V，50Hz,TN-S保护接地系统，可定制110V/50Hz型
2、额定功率：6KW/路 或3KW/路
3、控制信号：数字DMX-512
4、净重：18路6KW，90kg;24路6KW，120kg

外形尺寸

18路6KW型，14U加长航空箱；

24路6KW型，16U加长航空箱

因我公司调光硅箱安装用的的航空箱比市场上销售的航空箱后面要长15cm，所以从市面上直接采购的航空箱不能保证安装我公司设备，因此建议从我公司购进航空箱。
