SUB 智能系列全数字调光硅柜
产品详细介绍

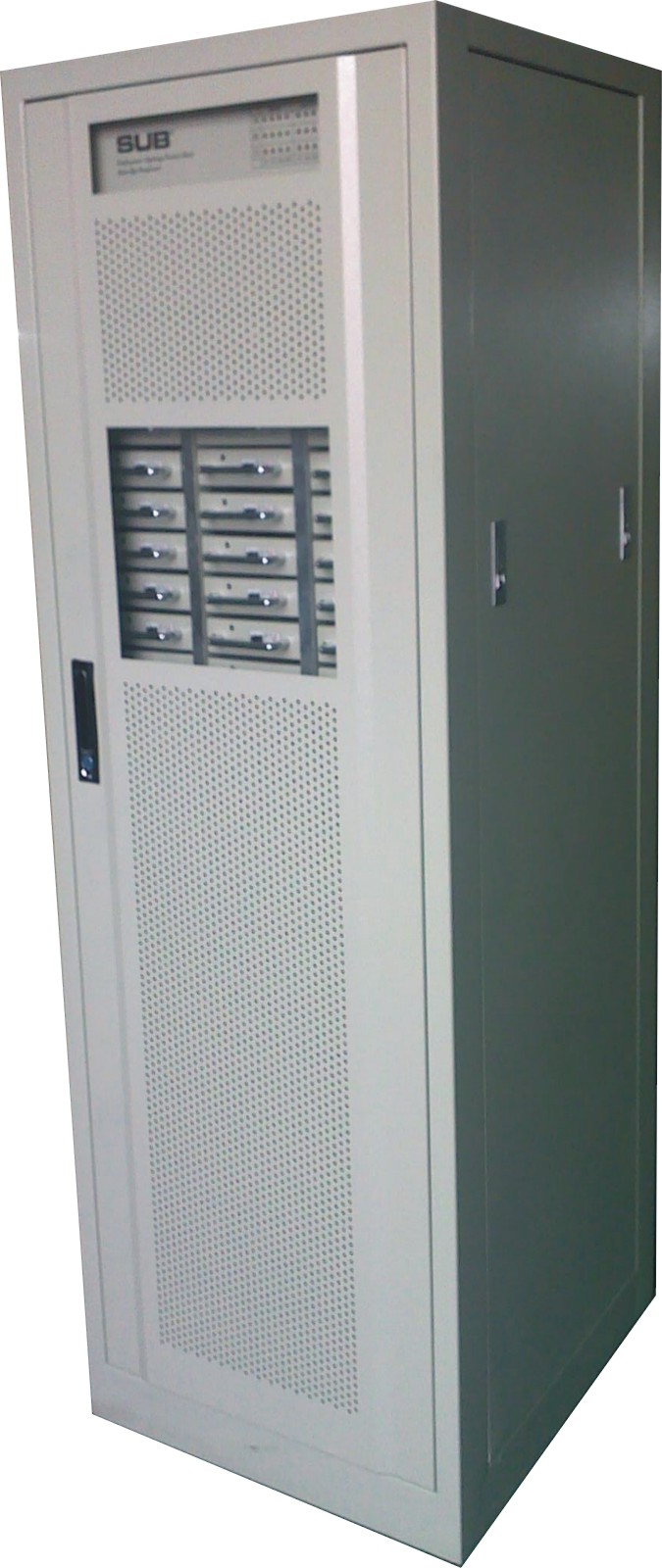

SUB 智能全数字调光硅柜
该产品是本公司吸收国内外先进设备技术研制开发的新产品,性能稳定可靠,流线性外观设计,各项技术指标均在国内处于领先地位,达到国际先进水平,适应各类电视台演播厅、剧场等要求较高的场合使用。
1、96/60路,每路6/4KW;
2、采用抽屉式结构,1路一个抽屉,即96路硅柜由96个调光抽屉构成;
3、调光回路号暨抽屉的分相,按照各抽屉硅路编号自然连续依序分相,方便直观,自动平衡;
如面光1-6号,要依次1为A相,2为B相,3为C相,4又为A相,5又为B相,6又为C相,自然分布,一目了然,便于管理人员检测维护;
即A相为,1、4、7、……、(3n+1)回路,n=0,1,2,3,…
B相为,2、5、8、……、(3n+2)回路,n=0,1,2,3,…
C相为,3、6、9、……、(3n+3)回路,n=0,1,2,3,…
4、调光线性、一致性和稳定性好:1-100%均能均匀调光,起光能做到灯丝微红不闪动,最大亮度时输入与输出电压差小于1%,并可根据用户要求设置调光曲线;
5、调光精度可达2K级以上;
6、三相五线供电,带TN-S保护接地系统,零线和地线非直接连接;
7、符合国家标准GB/T14218-93《电子调光设备性能参数及测量方法》要求,各项技术标均达一级机要求;
8、产品尺寸,长X宽X高:600X650X2100mm
9、主体机构采用冷轧钢立柜式结构,四面均可开门,正面带锁;
10、散热风扇安装到顶部,进风都由正面进入,正面大门分布散热孔,一套硅柜配备4个独立散热风扇;
11、采用光电隔离技术,绝对能避免高电压导入控制端和信号接口导致烧坏调光台;
12、全数字解码器,每个解码器都使用双CPU结构;
13、解码触发器的配置为抽屉式结构,工作人员可以任意带电插拔和更换;
14、双解码器配置结构,而且两个解码器可以同时工作,相互间各自独立,抽屉任一解码器抽出时,另一解码器仍可保证硅柜正常工作
15、每相独立配置解码器,三相双解码器配置,一共配置6个抽屉式解码器,而且每个解码器均可方便的互换使用;
16、解码器具有在调光台掉电或信号线脱落时,保证灯光最后场不灭灯功能;
17、各抽屉均使用铝材或铝合金材料;
18、采用光电隔离的高稳定触发电路触发可控硅工作;
19、独特封装设计,光电耦合触发器与硅块分离,避免硅块发热影响光电耦合器工作;
20、各调光抽屉均带直接直通功能,该直通功能可以脱离解码器工作,即是调光抽屉在解码器全部断开拿出的情况下,也可以实现直接直通;
21、螺丝安装式易于更换的进口硅模块,或使用进口美国ST硅片封装硅模块,要求三年硅块有损坏的,免费提供更换硅块配件;
22、采用空气开关保险,空气开关必须使用正泰和德力西;
23、每个抽屉都还要带工作指示灯,指示灯亮度要随着输出电压大小变化;
24、每个抽屉都要配备高效抗干扰电感,保证对音、视频几乎无明显干扰;

主要技术参数
供    电:三相五线制,相电压220V±10%,50HZ,
          TN-S保护接地系统
控制信号:DMX-512
最大功率:96/60 x 6/4KW/路
产品尺寸:长X宽X高=600X650X2100/1600mm
