先飞SUB为北京通州实验学校综合体育馆定制物联网智能照明中央及分布式控制系统
发布日期:[2023/8/22 17:29:50]    共阅[522]次

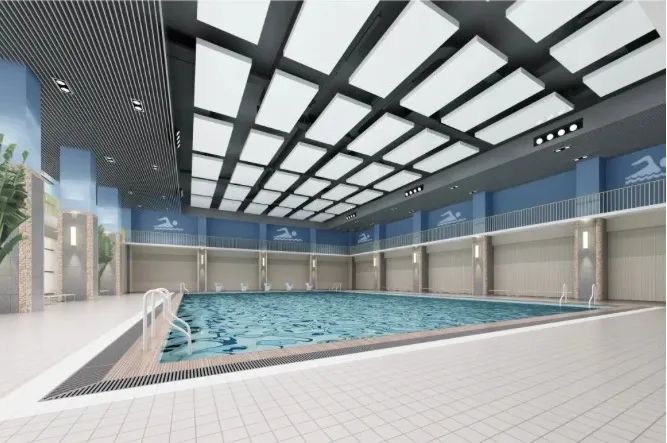

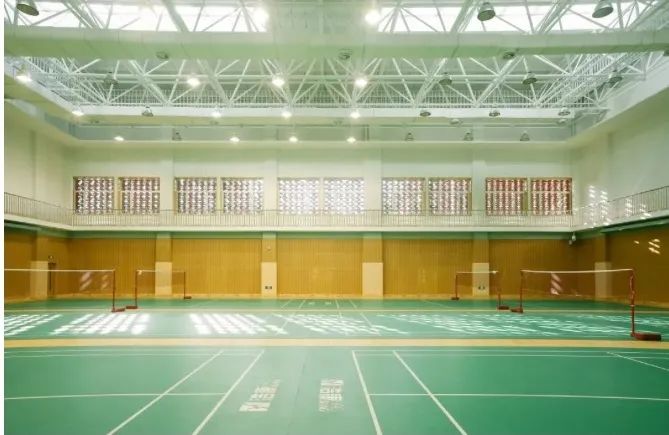

通州实验学校综合体育馆,

  共有标准篮球馆2个,羽毛球、乒乓球综合馆、标准游泳馆、五场地篮球训练馆、武术馆、击剑馆、射击馆、跆拳道馆、体能馆各1个,壁球馆3个,体操馆2个,合计12个分馆、36块独立比赛和训练场地。





  先飞SUB专为该综合体育馆定制了物联网智能照明中央及分布式控制系统。




  每个馆可通过墙面面板控制/选择每个场地单独的比赛或训练模式灯光场景,也可现场临时调整每个场地灯光亮暗,并关断灯具电源



  还可通过手机、平板控制/选择每个馆每个场地的比赛或训练模式灯光场景,也可现场临时调整灯光亮暗,并关断灯具电源。






  还可在中央控制中心通过桌面主机控制/选择每个馆每个场地的比赛或训练模式灯光场景,也可现场临时调整灯光亮暗,并关断灯具电源。




  广州先飞SUB网络智能场馆照明控制系统主要由主机、墙面触控面板、桌面操作主机和移动终端APP、网络智能调光直通柜四大部分等组成。

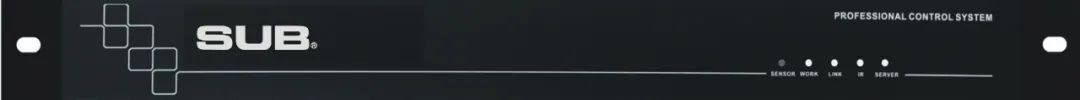

SUB物联网络智能场馆照明控制系统主机


1、1U19英寸标准机箱结构。

2、内置双ARM 64位专业处理器,1G内存,8G闪存,提供高度可靠的工作稳定性保证;

3、256个DMX控制通道,两个DMX512信号输出口;

4、最多可支持256个墙面面板/桌面主机/移动平板/手机等控制终端设备,可支持鸿蒙、安卓、windows、IOS系统终端设备。

5、支持中控:最多可支持10路RS-232/RS-485/RS-422串行通讯;

6、3个100/1000M自适应RJ45网络接口,支持TCP/IP通讯协议

7、支持无线WiFi连接、控制;

8、配置高速USB2.0接口;

9、人工智能系统指示灯:对系统工作情况、网络连接情况、信号接入、输出情况和故障状态均有智能指示。

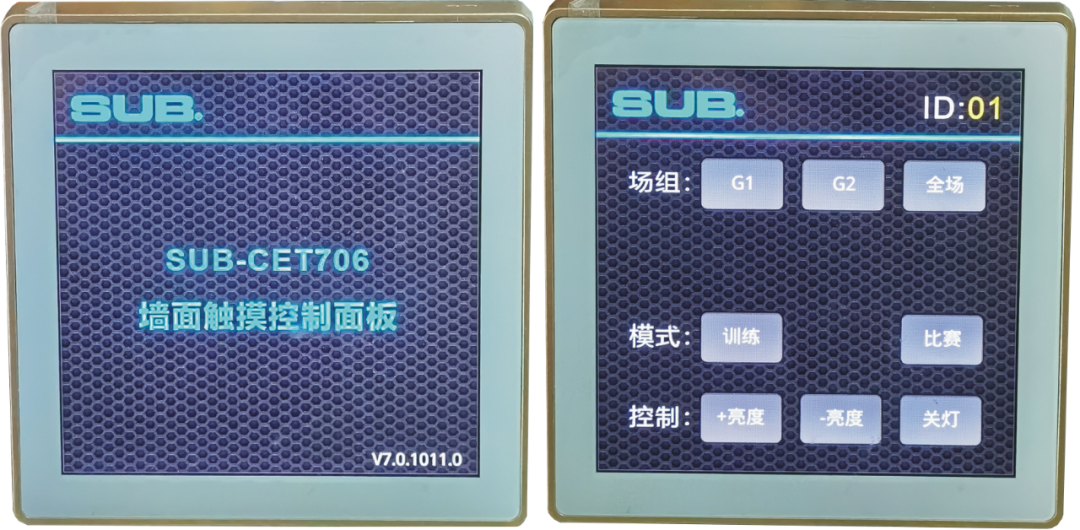

墙面触摸控制面板



1、嵌入式86盒安装结构,可根据需要安装于墙面、桌面或机柜;

2、内置32位ARM 400MHz 处理器,8M闪存+ 128M内存;

3、4英寸TFT全彩显示屏,480×480像素,亮度:200cd(max);

4、最多可设置16个触摸操作键/组键(电容触摸式软键);操作键/组键名称可自定义;

5、中/英文操作界面可选;

6、通过网线与主机连接,传输距离可达2km;

7、可设置屏保内容,可设置闲时关闭屏幕亮度,可设置屏保密码。

  注:墙面面板非SUB网络智能场馆照明控制系统必选项,用户可根据自身情况选取。具体系统配置及技术支持请联系先飞SUB销售及技术。

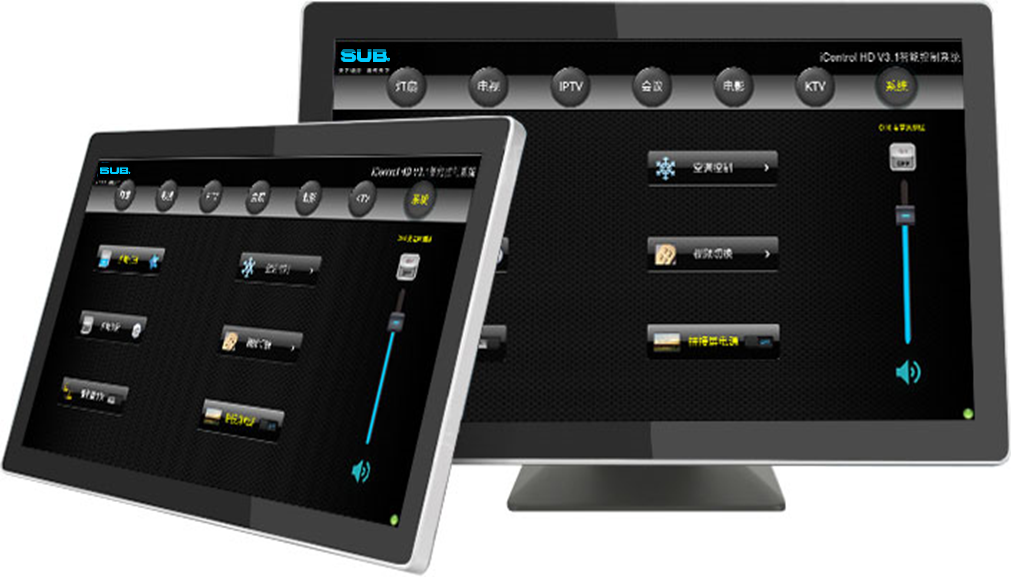

桌面操作主机、移动终端及APP



1、屏幕:≥10.1寸电容式液晶触摸显示屏;亮度/对比度:≥300cd/≥3000:1;

2、屏幕分辨率/比例:≥1280×800/16:10;

3、CPU处理器:ARM全新架构内核芯片RK3288,超强四核Cortex-A17,频率高达1.6GHz;

4、内置存储:≥2G+16GB(可扩展至32G);

5、操作系统:Android8.1;

6、最多可设置256个触摸操作键/组键(电容触摸式软键);操作键/组键名称可自定义;

7、中/英文操作界面可选;

8、通过网线或wifi与主机连接,传输距离可达2km;

9、可设置屏保内容,可设置闲时关闭屏幕亮度,可设置屏保密码。

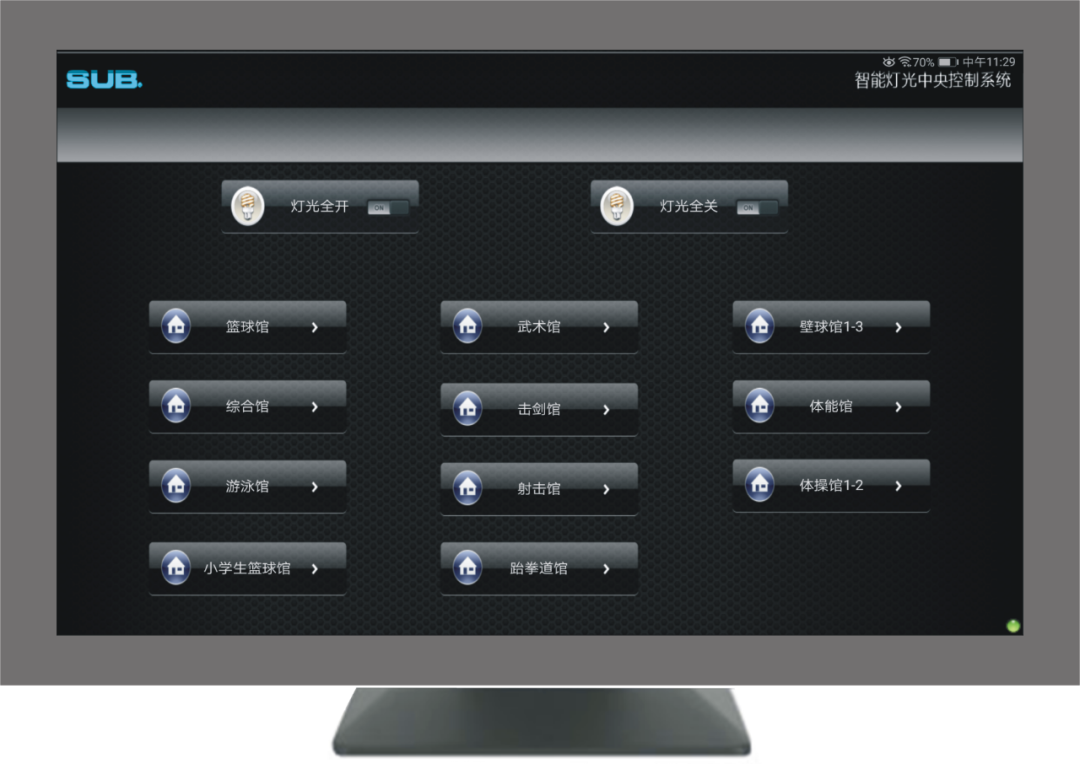

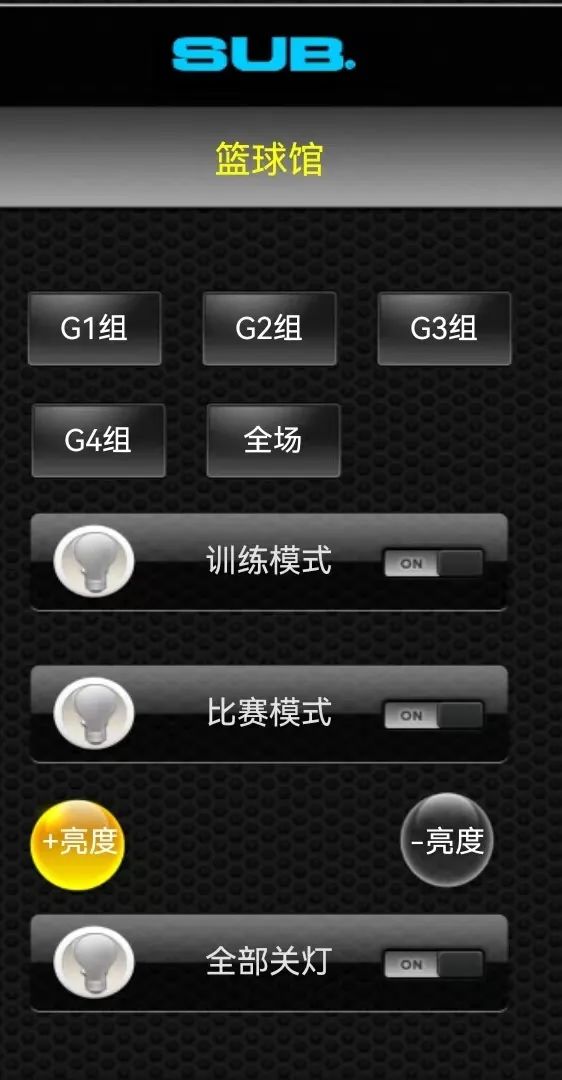

用于综合体育馆智能照明控制的

桌面主机和移动平板终端APP操作界面



操作界面键位和功能

可根据用户需求设置。

  注:桌面操作主机和移动终端及APP非SUB网络智能场馆照明控制系统必选项,用户可根据自身情况选取支持鸿蒙(≥2.0)、安卓(≥8.1)、windows(≥10)、IOS(≥15.0)系统终端设备。具体系统配置及技术支持请联系先飞SUB销售及技术。

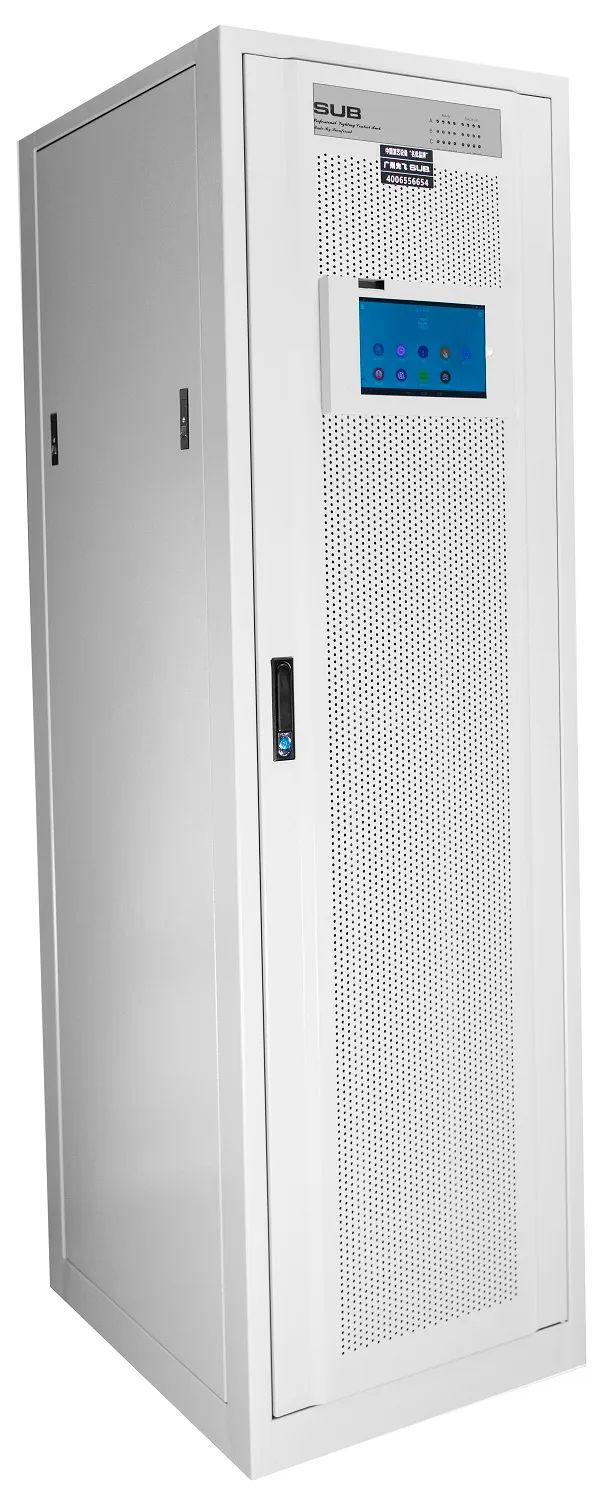

SUB物联网智能数字

调光继电直通全功能柜




  该设备用于场馆灯具的网络智能保护供电和调光。


1、96/72/60路,96/72/60个独立抽屉,每路最大功率6KW;

★2、全功能配置:每路输出均可独立设定为线性调光、数字控制继电式直通开关和直接直通三种控制方式,直通控制可选用机械式继电器;直接直通功能可脱离解码器独立工作。

★3、采用物联网技术:(1)工作状态报告:柜体配置触摸式12寸液晶平板,对每路的电压、电流、温度等状态均可直接显示;还可传送到手机、电脑显示;(2)可通过Wi-Fi、局域网、互联实现在柜体本机、手机、电脑操作每一路的开和关;

4、调光模块线性、一致性和稳定性好:0-100%均匀调光。

5、调光模块采用螺丝安装式易于更换模块,采用光电隔离舞动技术;

6、调光输出每路均配置高效抗干扰电感;

★7、每相均独立配置双全数字双热备份双CPU解码器,合计6个抽屉式解码器;

8、每路输出抽屉均配备空气开关和工作指示灯,工作指示灯亮度随输出电压变化;

9、配备光纤网络接口,可兼容国际主流灯光网络协议;可接收双路DMX512信号输入;

★10、配备人工智能LED矩阵工作状态反馈报告模块,可直观监测系统工作状态、DMX信号输入状态和供电输入状态是否正常;DMX输入信号状态报告能智能识别信号线正负接反;

11、三相五线供电,带TN-S保护接地系统;输出回路按序号连续依序分相,方便直观,自动平衡;

★12、可选配三项实用新型专利人工智能技术模块即接入三相总电出错报警、信息报告和保护系统,不但在缺相、零线脱落或零线、火线接窜位时(将导致单相输出380V,损毁设备)可立即报警,还能精准报告出错原因是缺相、还是零线、火线接窜位置,还能精准报告出错是在哪一相,并且还能立即切断输出,保证接入灯具、音响、大屏等设备不被损毁。

  注:物联网智能数字调光继电直通全功能柜非SUB网络智能场馆照明控制系统必选项,用户可根据自身情况选取场馆灯具供电和调光设备。具体系统配置及技术支持请联系先飞SUB销售及技术。

 特别推荐:

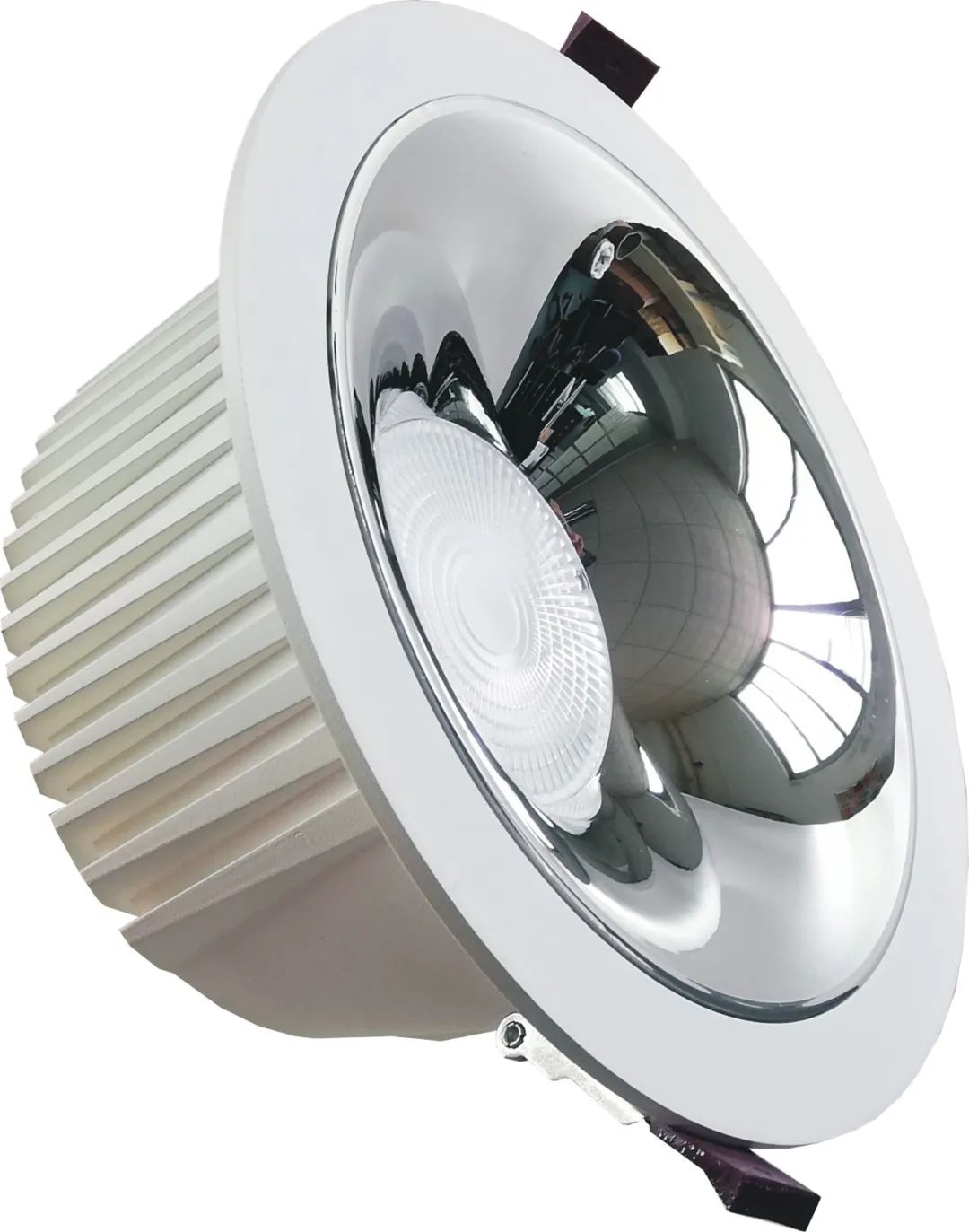

调光LED观众席照明专用灯具




1、光源:40W/60W集成LED;寿命50000小时;

2、色温:3200K/5600K两种可选;

3、显色指数:>92

4、光学系统:反光碗加防炫柔光型菲涅尔透镜;出光角:60°;

5、控制方式:DMX512或自控;控制信号中断后能自动保持最后场景灯光状态;

★6、调光线性:0%~100%线性平滑调光,刷新率最高可达24K级,全部光源打开时,起光亮度0.5m处<1LUX,无抖动闪烁

★7、带DMX512专用信号状态指示灯;

★8、控制通道:1\4\7\12四种通道模式可选;

9、主体结构:铸铝材质;

10、散热/噪声:自然对流散热,静音型;

11、光通量:4500/6000lm(max);

更多信息,请访问先飞SUB官网:

www.xianfeichina.com



历史发布回顾

法国总统马克

乘坐珠江王子号游珠江


蒙古国肯特省会议中心和大剧院<, /span>


金古城(七块场地)


雄安新区会议中心


珠江王子号豪华游轮


上海千古情


珠江公主号豪华游轮


  作为中国演艺设备“名优品牌”和文化部LED舞台灯具标准(WH/T60 2013)主要起草单位,先飞SUB坚持为客户提供尽善尽美的产品和服务。
